住宅部品の基礎知識 アメニティCafe *2023年度版

構成部材

さや管ヘッダー式給水・給湯配管システムは、給水・給湯管、さや管、ヘッダー、接続部品、支持具の部材から構成され、給水・給湯や接続部材、設置場所によりさや管の色や水栓ボックス、継手を選択します。

(1)給水・給湯管

使用圧力0.75Mpa(7.6kgf/c㎡)以下の主に屋内配管に使用する給水給湯管です。

架橋ポリエチレン管

JIS K 6787 水道用架橋ポリエチレン管
JIS K 6769 架橋ポリエチレン管

架橋ポリエチレン管

ポリブテン管

JIS K 6778 ポリブテン管

ポリブテン管

(2)さや管

給水・給湯管の保護管、ガイド管となる外装管です。色はブルーとピンクがあり、給水側にはブルー、給湯側にはピンクを使用し、給水・給湯の識別を行います。

さや管

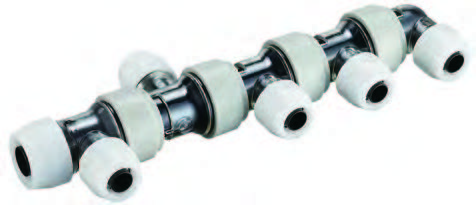

(3)ヘッダー

主管から多数の配管に分岐するときに用いる分岐継手です。

砲金製

ヘッダー 砲金製ヘッダー 砲金製

樹脂製

ヘッダー樹脂製(BS-1)

(4)接続部品

継手

給水・給湯管と端末器具の接合に用いるための管継手です。

砲金製

継手砲金製㈰(BS-5)継手砲金製㈪(BS-6)継手 砲金製継手 砲金製

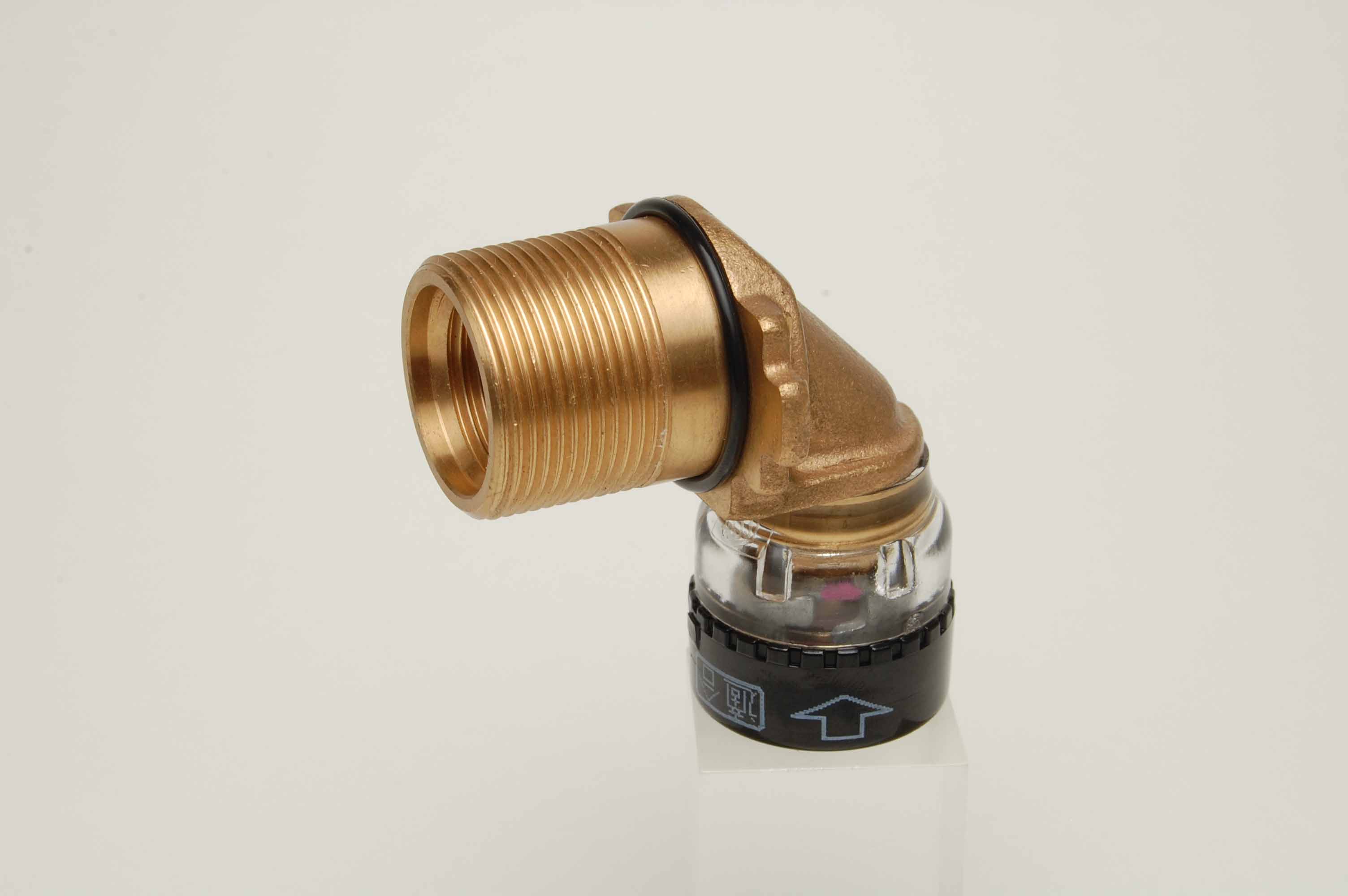

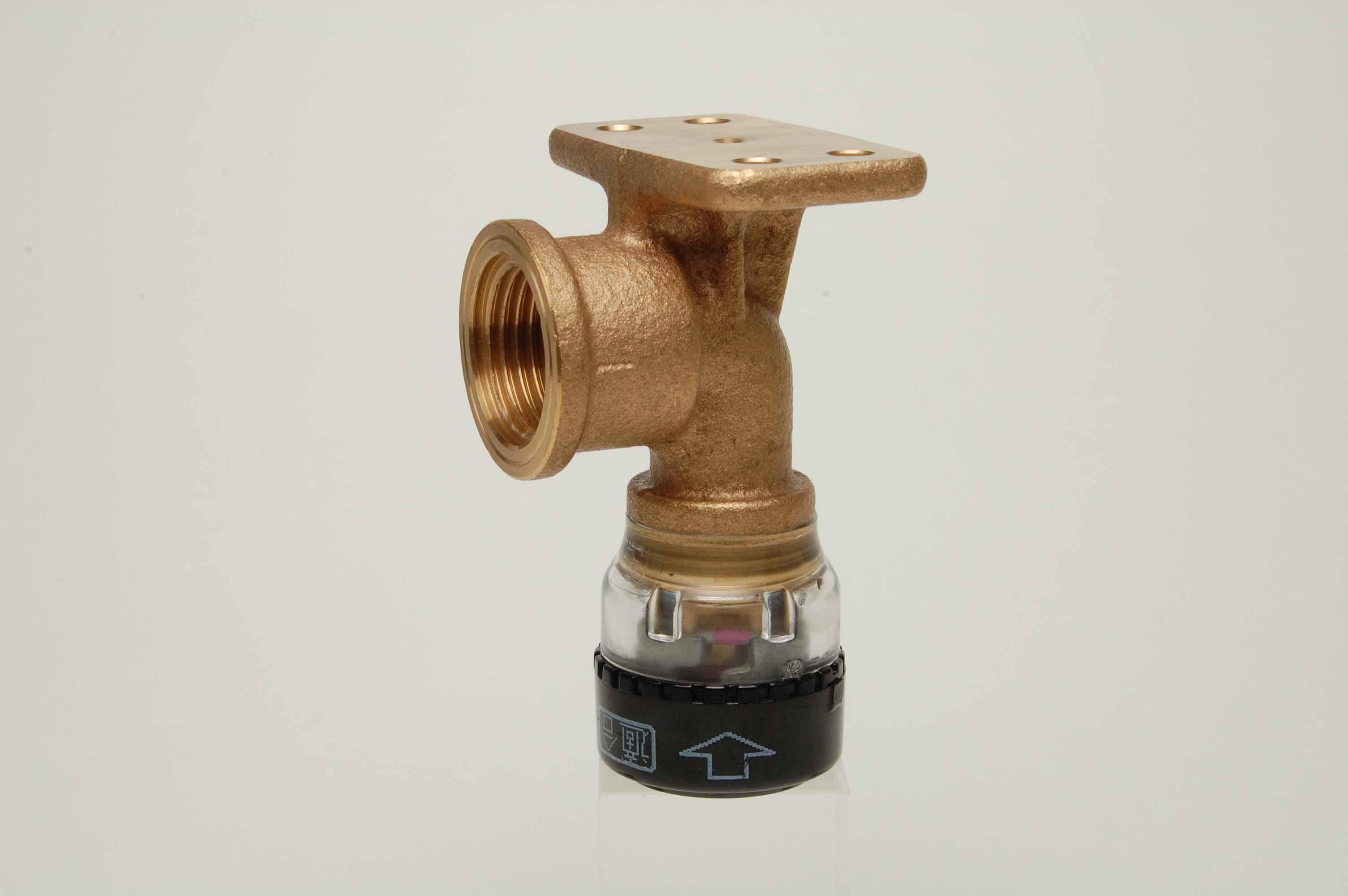

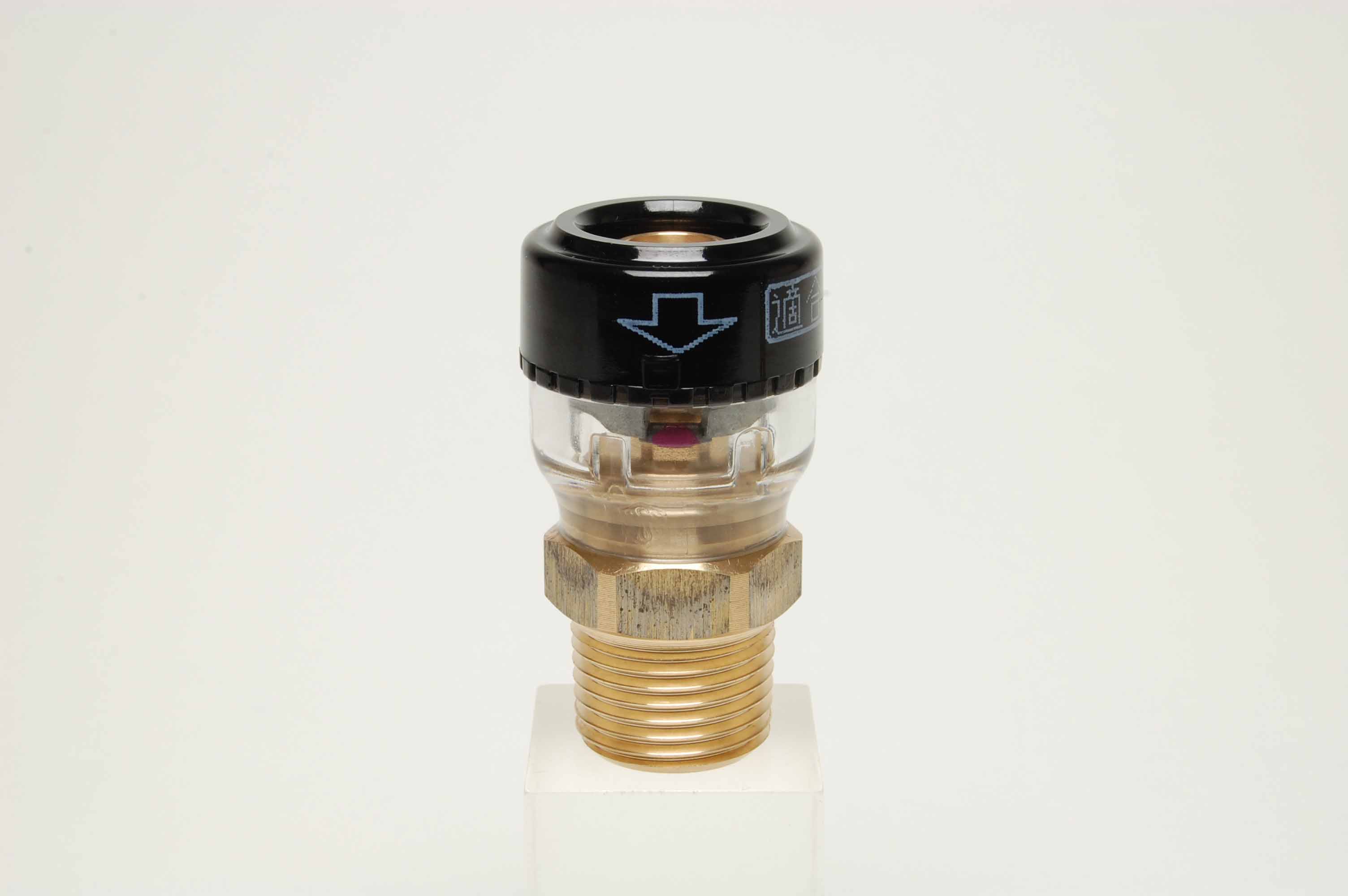

オスねじアダプターR(セキスイ-1)水栓BOX継手(セキスイ-3)台付き給水栓エルボ(セキスイ-4)
継手 砲金製継手 砲金製継手 砲金製

樹脂製

継手樹脂製(BS-4)

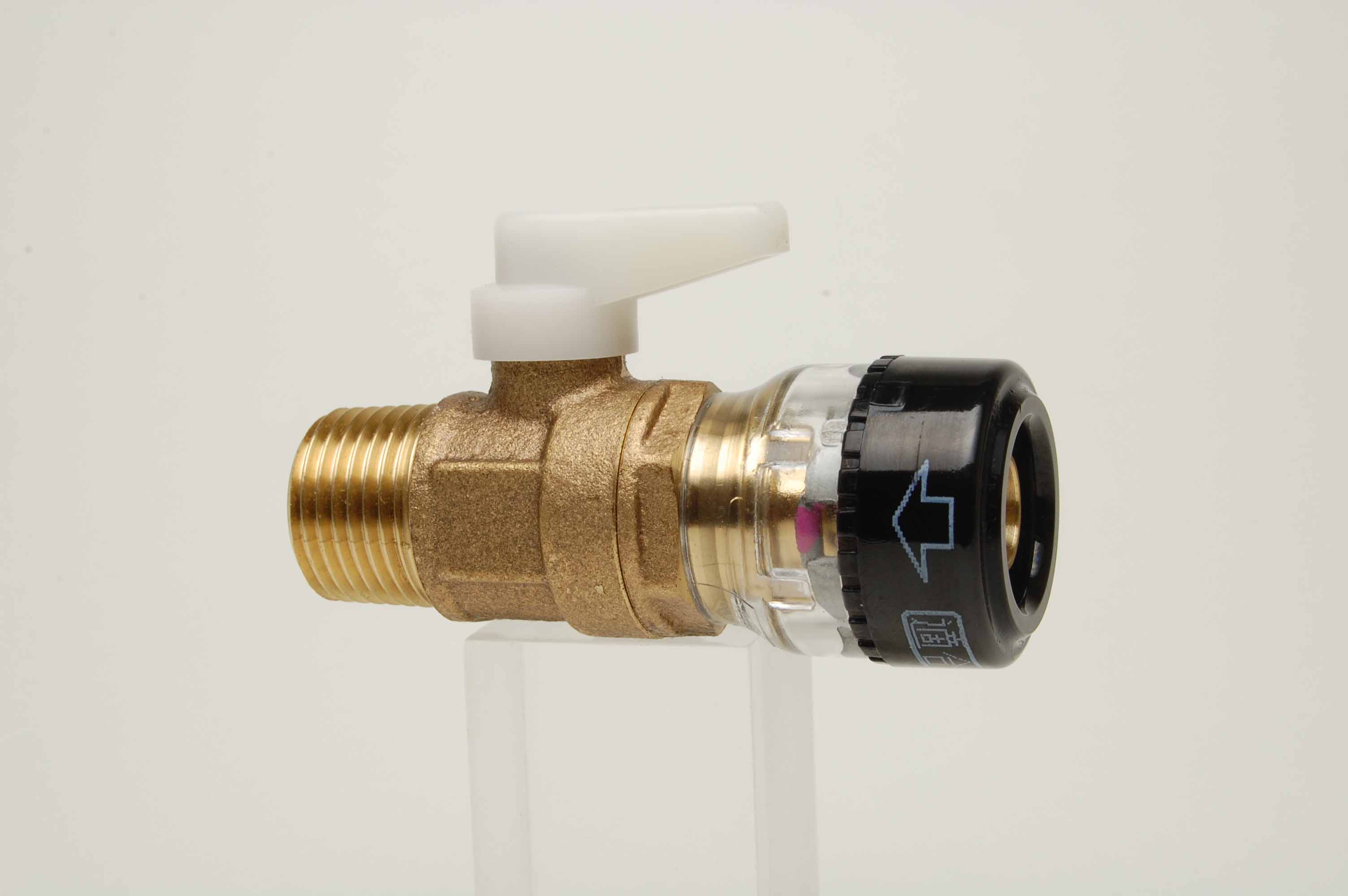

バルブ付き継手

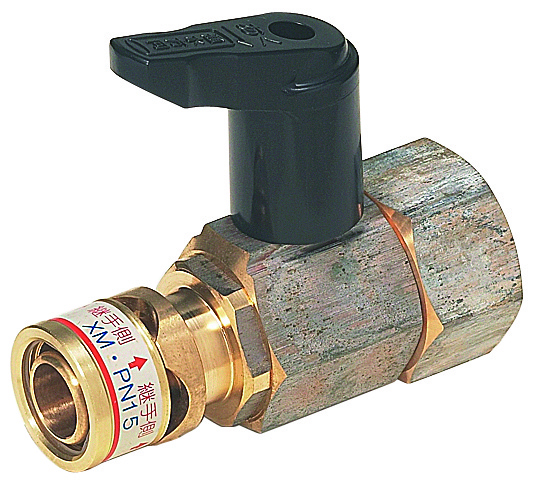

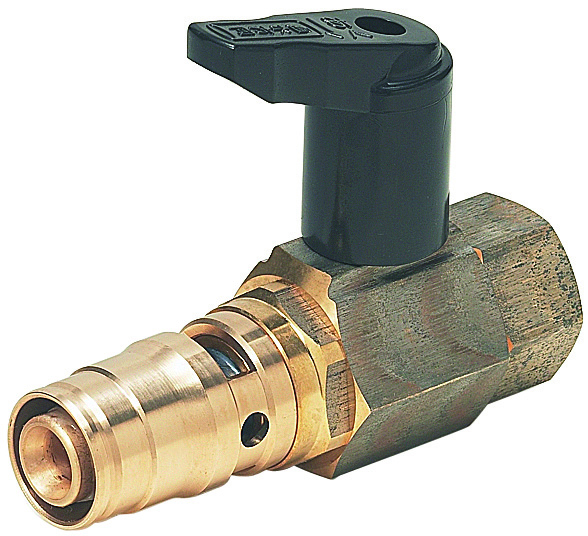

SUV-□-□WUV-□-□バルブ付きアダプター(セキスイ-2)バルブ付継手(BS-3)

規格

架橋ポリエチレン管用継手
JIS K 6788 水道用架橋ポリエチレン管継手
JIS K 6770 架橋ポリエチレン管継手
ポリブテン管用継手
JIS K 6779 ポリブテン管継手

水栓ボックス

給水栓の取付部に用い、給水栓、給水・給湯管、さや管などの取付を一体化する接続器具です。浴室ユニットのパネルや間仕切壁、床等に取り付けることが可能で、使用場所や用途に応じて適当な器具を選択します。

壁用

壁用 水栓ボックス

床用

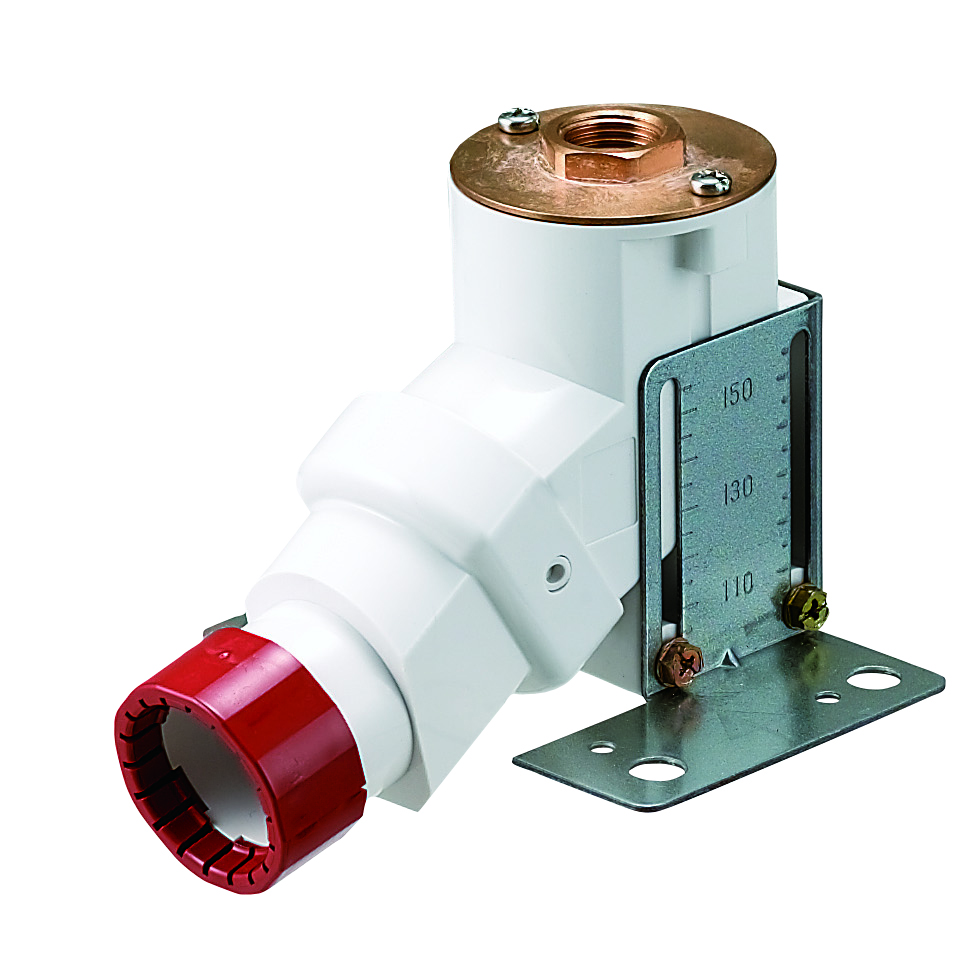

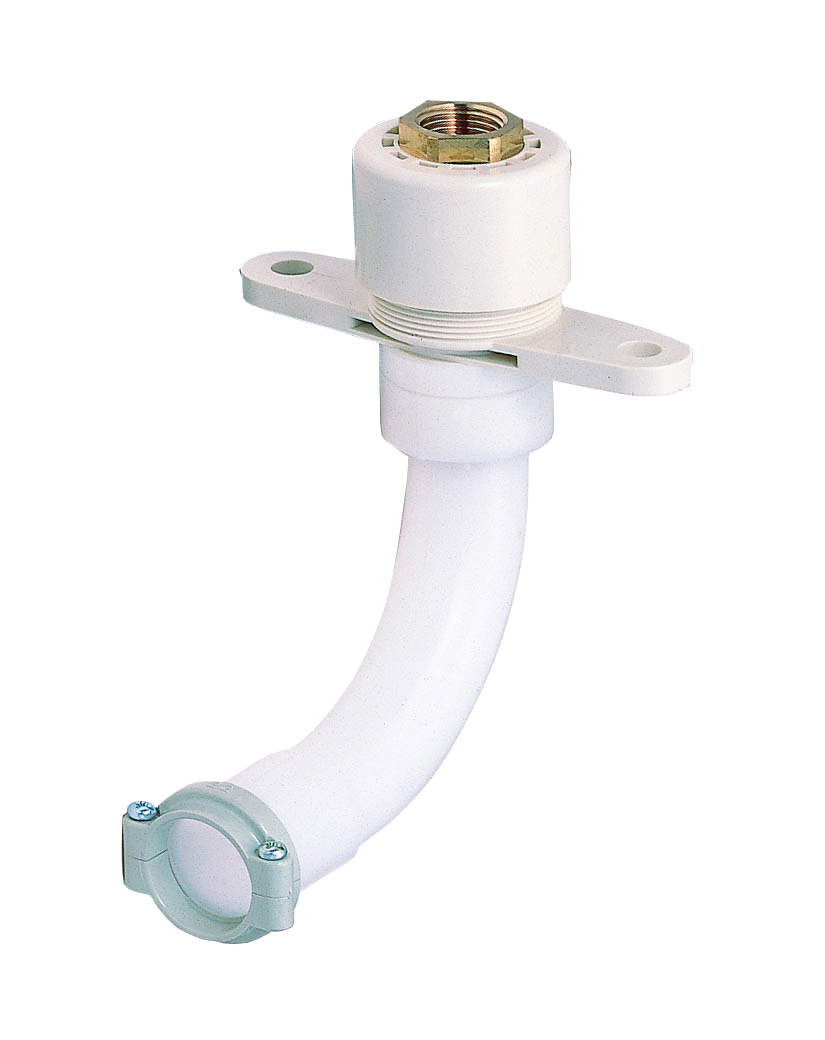

床用 水栓ボックス床用 水栓ボックスGS2N-□B-2NOGS4-□BNO

(5)支持具

さや管が蛇行・不陸配管にならないように支持・固定するための支持具です。使用場所に応じて選択します。

サドル

サドルサドル

サポート

6_4サポートサポートサポートサポート

ヘッダーパネル・スタンド

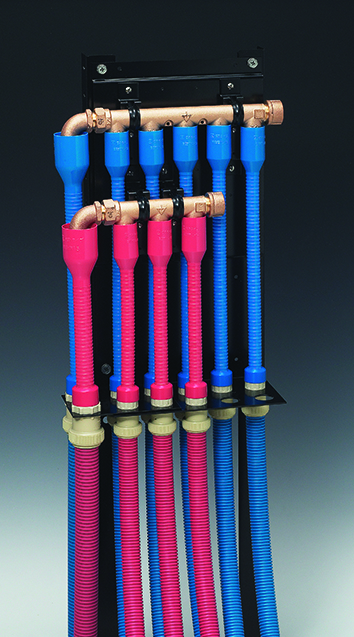

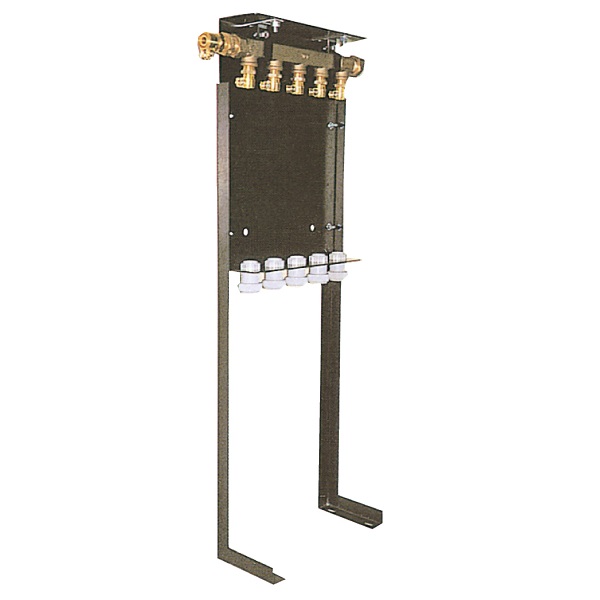

HFPS(セキスイ-5)ヘッダーパネル

ブラケット

ブラケット(BS-2)
